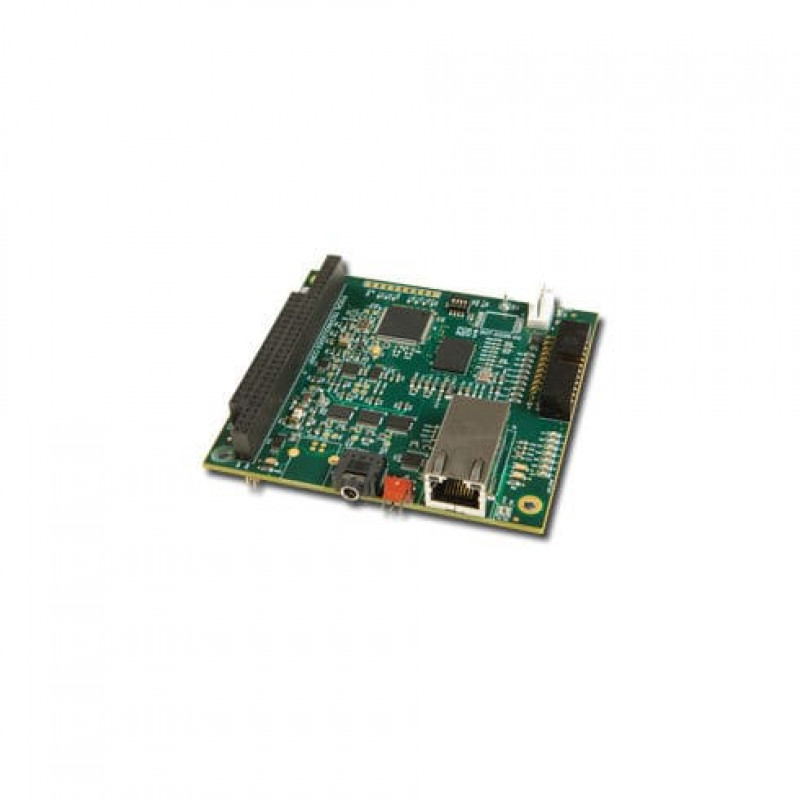

Карта 907-DIAG-E обеспечивает доступ к диагностической информации в реальном времени от много из мультиплексоров Moog фокусных модельных 907, конвертеров средств массовой информации и карт расширения. Типично установленный поверх стога консоли, 907-DIAG-E читает диагностические значения как от консоли, так и от удаленных карт провоженных голосование через порт сети стандарта Ethernet 10/100 Mbps. С programmable и переключателем установил IP-адресы доступные, множественные диагностики карты можно соединиться с такой же сетью. К тому же, заголовок 20 штырей может быть запрограммирован для того чтобы управлять внешним СИД как различные индикаторы состояния, как аварийные условия, сигналы тревоги, и параметры оптически связи.
Диагностическая информация провожена голосование от обоих оптически приемопередатчиков (SFPs) и карт сами. Данные по приемопередатчика включают для того чтобы передать и получить оптически силы, температуру, ток смещения лазера и напряжение тока силы. Данные по карты специфические включают идентификатор карты, версию микропрограммных обеспечений серийного номера и состояние взаимодействия порта.
Диагностические чтения могут быть получать доступ к путем использование фокусного программного обеспечения графического интерфейса пользователя (GUI), основанного на рамках Microsoft® .NET, или путем использование собственного программного обеспечения клиента основанного на фокусном открытом коммуникационном протоколе. Библиотека .NET также доступна упростить развитие программного обеспечения GUI потребителя.
