Работающие от переменного тока вращающиеся переменные дифференциальные трансформаторы (RVDT) измеряют положение вращения до +/-60 градусов. Как и AC LVDT, они не содержат кондиционирования сигнала и поэтому выбраны за меньший размер и использование во враждебной среде.

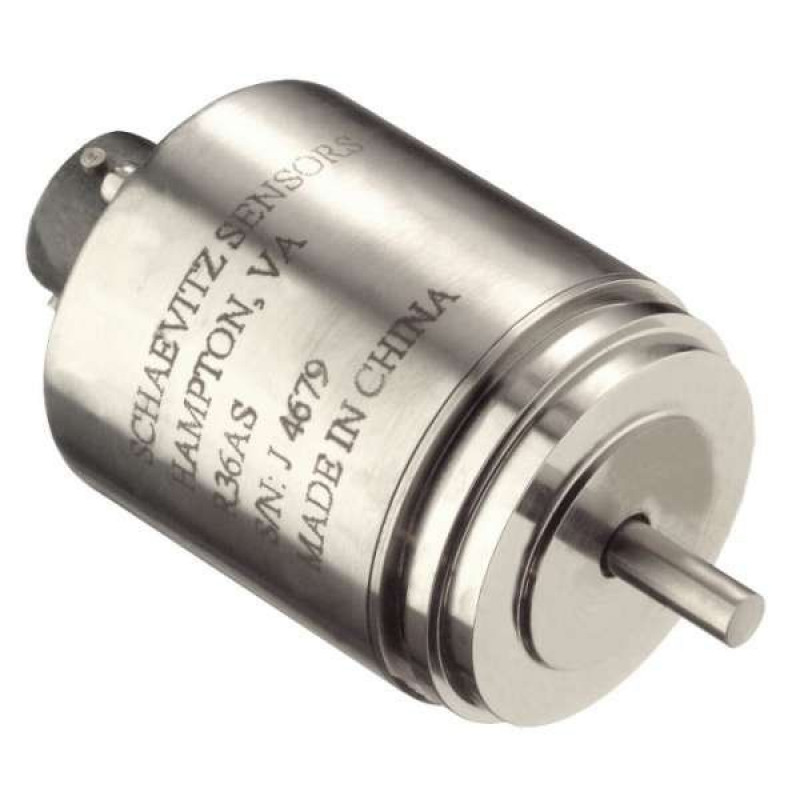

Описание: RVDT имеют запатентованную бесконтактную конструкцию, которая значительно повышает долгосрочную надежность по сравнению с другими традиционными поворотными устройствами, такими как синхронизаторы, резольверы и потенциометры. Эта уникальная конструкция исключает узлы, которые со временем разрушаются, такие как контактные кольца, обмотки ротора, контактные щетки и стеклоочистители, без ущерба для точности. Высокая надежность и производительность достигается за счет использования ротора специальной формы и намоточной катушки, моделирующих линейное перемещение линейно-переменного дифференциального трансформатора (LVDT). Вращательное движение вала ротора приводит к линейному изменению выходного сигнала, прямо пропорциональному изменению угла вала, более чем на ±60 градусов от нулевого положения. Фаза этого выходного сигнала указывает направление смещения от нулевой точки. Бесконтактная электромагнитная связь ротора обеспечивает бесконечное разрешение, что позволяет проводить абсолютные измерения с точностью до доли градуса. R30A и R36AS RVDT - это вращающиеся датчики, управляемые переменным током. Возбуждение переменного тока 3 В среднеквадратичным током приводит к изменению номинального выходного напряжения переменного тока, которое изменяется прямо пропорционально изменению углового положения вала датчика.
