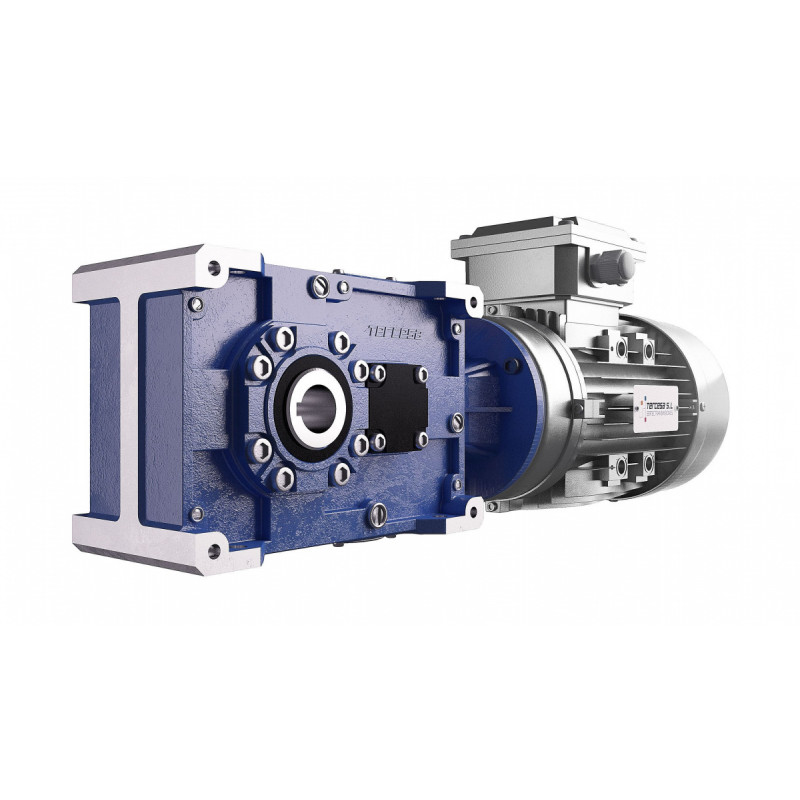

Редуктор с крутящим моментом / ортогональный / с параллельными валами

Ортогональные редукторы серии TC доступны в 9 размерах с 2 этапами (BO-BV) и в 8 размерах с 3 этапами (CO-CV).

Они доступны в 3 версиях:
- С мужским валом входного сигнала (ЖИВОТИКИ)
- С предрасположением для соединять мотор через соединение (TF)
- Подготовленный компакт для мотора соединения, за исключением размеров 56 и 63 (TC)

Многосторонность этого ряда gearmotors делает ее возможный собрать их или вертикально или горизонтально.

Размеры 56 и 63, сделаны алюминиевого сплава GAISi9Cu1UNI7369/3, пока размеры 71 до 180 изготовлены в томительно-тягучем EN 1561 UNI EN GJL 200 литого железа и размерах 200 и 225 изготовленных в сфероидовидной функции В EN 1563 UNI GJS 400-15U.

Внешний подвергать механической обработке редуктора облегчает собрание и располагать на любую из своих сторон.

Шестерни сделаны из цементированной стали и подверганы к цементировать и закалять обработки. В частности, первое уменьшение состоит из 2 шестерней GLEASON spiroidal toothed с закаленным профилем точности стали 16CrNi4 или 18NiCrMo5 UNI 7846 цементированным и.
