Планетарный редуктор / коаксиальный / точный / с уменьшенным люфтом

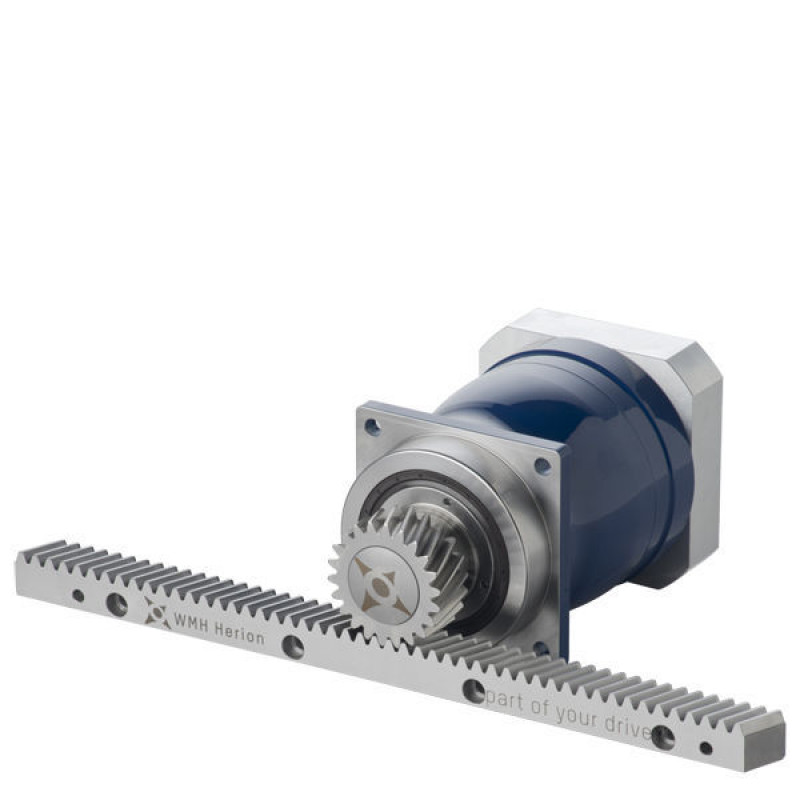

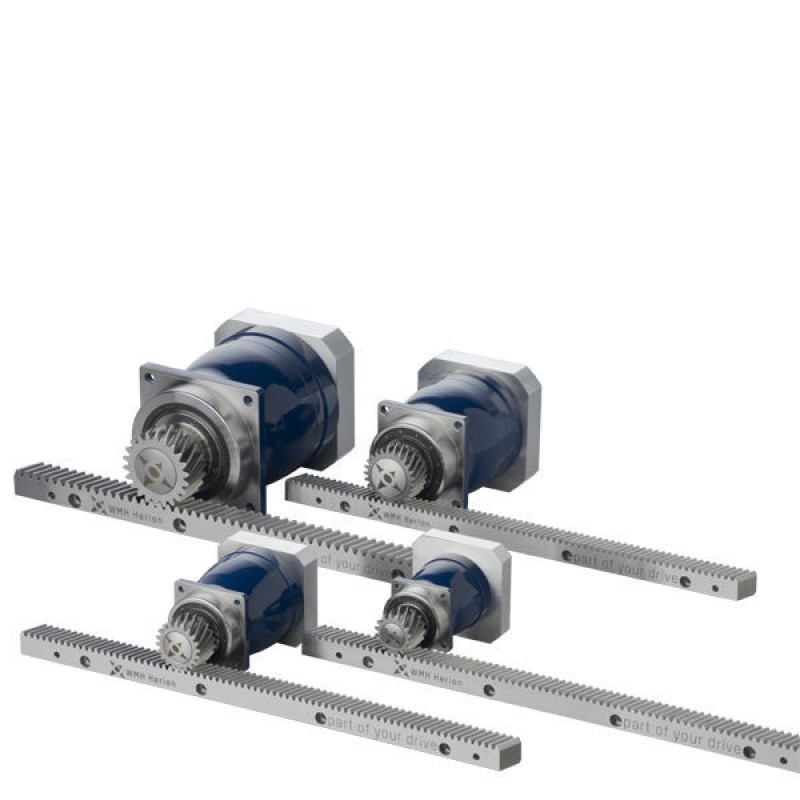

Привод шкафа & шестерни

Коробки передач низк-отрицательной реакции сочетание из планетарные с высокоточными шестернями и шкафами весьма energy-efficient, точные, динамически и convincing спасибо длинний срок службы. Приводы шкафа & шестерни WMH Herion и VOGEL включают даже gantries машины веся тонны, котор нужно ускорить ход динамически и расположенных точно вниз к ряду μm.

Сводка стандартов системы:

1. Высокая точность
Коробки передач с splined соединением вала на вале выхода
MPRW с уменьшенной отрицательной реакцией и шкаф в качестве 5h23, шестерня в качестве 5e24.
- Размеры коробки передач: 050, 100, 200, 300, 04, 05
- Вращающий момент выхода: до 850 Nm
- Модуль механизма реечной передачи: 2 до 4

2. Точность
Коробки передач с соединением keyway на вале выхода
MPRN с стандартным зазором и шкаф в (от 2000 mm 6h24) качестве 6h23, шестерня в качестве 7e25.
- Размеры коробки передач: 050, 100, 200, 300
- Вращающий момент выхода: до 315 Nm
- Модуль механизма реечной передачи: 2-3

3. Размеры шкафа
- В Q5, шкаф можно поставить как 1 m или 0.5 m стандарт.
- В Q6, шкаф можно поставить как 2 m, 1 m или 0.5 m стандарт.
