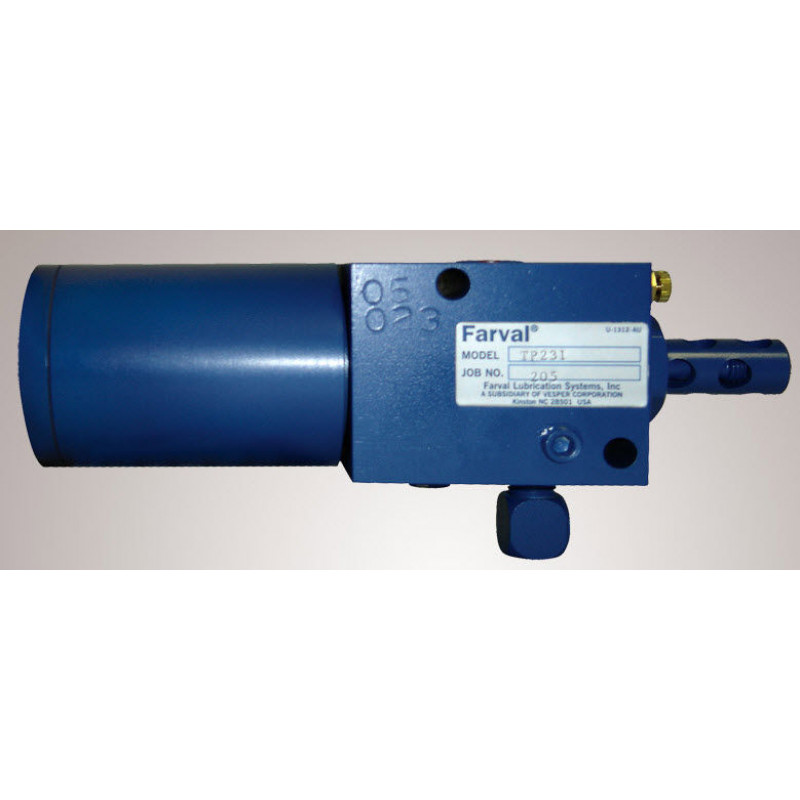

Насос для жиров / пневматический / самозаполняющийся / поршневый

Применение

Насос TP представляет собой пневматический поршневой насос одностороннего действия. Производительность разгрузки регулируется от 0,57 см3 до 1,1 см3 за ход. Высокое соотношение давления 50:1 обеспечивает высокое давление на выходе и подходит даже для самых надежных применений. Насос предлагается на выбор с 3 резервуарами: 2,3 кг, 4,5 кг и 5,0 кг. Низкоуровневый выключатель входит в стандартную комплектацию всех агрегатов.
Функция

Когда воздух подается через впускное отверстие, поршень перемещается вперед, сжимая возвратную пружину. Воздух удаляется через пробку вентиляционного отверстия. Когда поршень проходит через впускное отверстие для смазки, оставшаяся смазка выбрасывается через выпускной обратный клапан в главную линию. Ход насоса и, следовательно, выходной объем задаются с помощью регулировочного винта. Доступ к нему возможен только после того, как выкрутите стопорный винт. Плунжер контактирует с концом регулировочного винта, что означает конец хода. Как только воздух выходит через электромагнитный клапан 3/2, возвратная пружина снова сдвигает поршень назад. Смазка всасывается через впускное отверстие смазки, а выпускной обратный клапан закрывает выпускное отверстие. Для деактивации дозирующей камеры дополнительно поставляется воздушный клапан сброса, который используется для заливки насоса.
