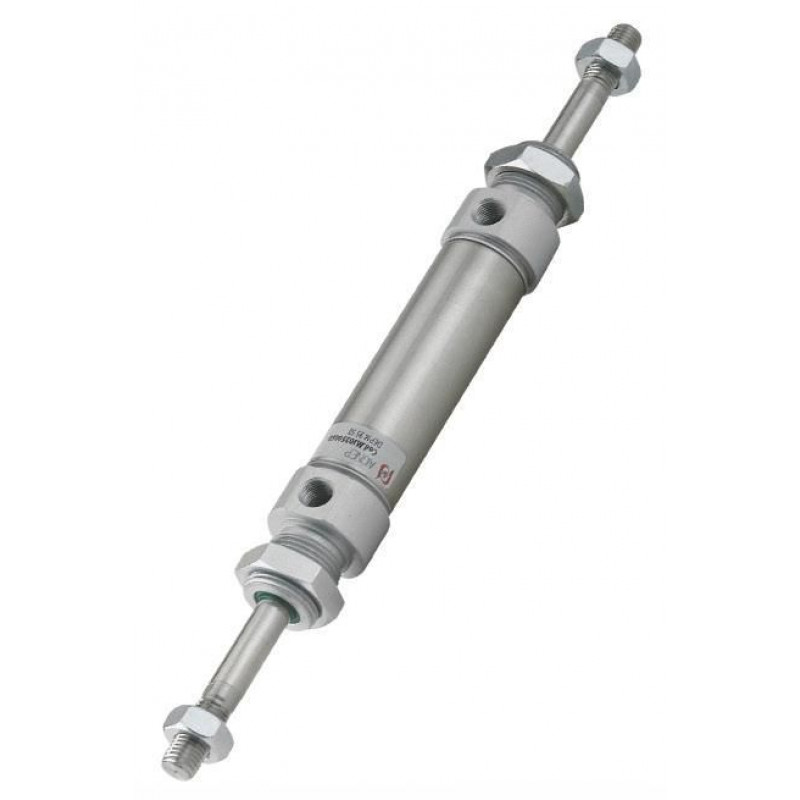

Миниатюрный цилиндр / пневматический / с двойным эффектом / со сквозным штоком

Компонентные части и материалы
1 Гайка из оцинкованной стали
2 Стальной поршневой шток AISI 303 Сталь AISI 303 Поршневой шток
3 Уплотнение стержня из полиуретана
4 Анодированный алюминий Передняя крышка из анодированного алюминия
5 Гайка из оцинкованной стали Гайка из оцинкованной стали
6 Спеченные бронзовые подшипники
7 Кольцевые уплотнения NBR O-RING
8 Неопреновый бампер
9 Брасс-поршень из латуни
10 Полиуретановое уплотнение поршня поршня
11 Привязанный магнит феррита
12 Корпус из нержавеющей стали AISI 304 Миницилиндрическая форма цилиндра 12 мм
13 Анодированный алюминий Задняя крышка из алюминия

Давление
1 бар (0,1 МПа)
10 бар (1 МПа)

Температура
0 °C (-20 °C с сухим воздухом)
+ 80 °C

Жидкости
Фильтрованный и смазанный сжатый воздух, а также не смазанный воздух.

Функционирование
Магнитный или немагнитный однократного действия.
Шток одностороннего или двойного действия одностороннего или двустороннего действия,
магнитный или немагнитный, мягкий или немагнитный
без подушек безопасности.
