Микрошаговый контроллер двигателя / программируемый

A3967SLB полный microstepping водитель мотора с встроенный переводчиком. Оно конструирован для того чтобы привестись в действие двухполярные stepper моторы полностью режимы., half-, квартальных, и восьм-шага, с возможностью привода выхода 30 v и ±750 mA. A3967SLB включает фикчированный off-time стабилизатор тока который имеет способность работать в медленных, быстрых, или смешанных режимах настоящ-спада. Эта схема управлением настоящ-спада приводит к в уменьшенном звуковом шуме мотора, увеличенной точности шага, и уменьшенной диссипации силы.

Переводчик ключ к легкой вставке A3967SLB. просто inputting один ИМП ульс на входном сигнале ШАГА мотор предпримет один (вполне, половина, четверть, или восьмое в зависимости от 2 входных сигналов логики). Никакие таблицы phase-sequence, высокочастотные линии управления, или сложные интерфейсы к программе. Интерфейс A3967SLB идеально пригонка для применений где сложное µP отсутствующее или перегруженное.

Внутренняя защита сети включает термальное выключение с гистерезисом, замыканием недонапряжения (UVLO) и кроссовер-настоящим предохранением. Специальный sequencing включения питания необходимо.

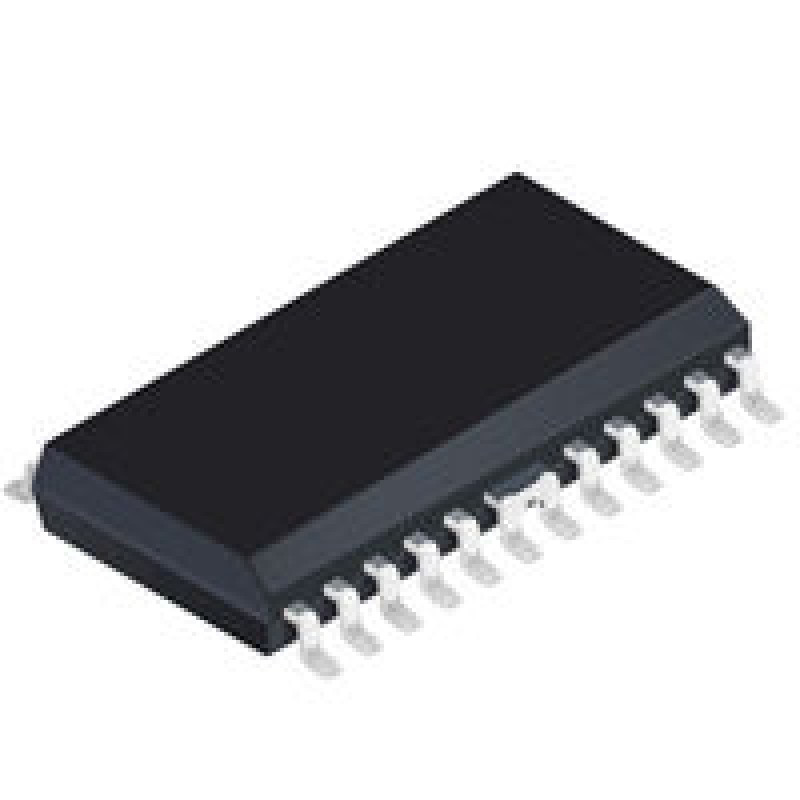

A3967SLB поставлено в 24 руководствах SOIC с медными платами batwing. Платам на земном потенциале и не нужна никакая изоляция. Бессвинцовая (версия leadframe олова штейна 100%) также имеющаяся.
