Линейный привод / гидравлический / с двойным эффектом / с простым эффектом

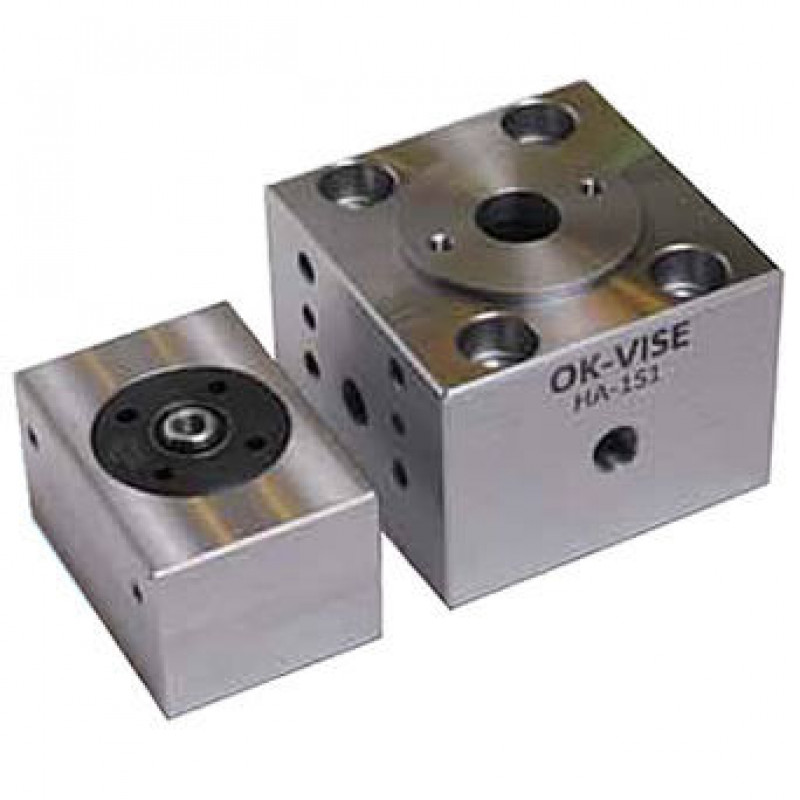

Гидравлический привод HA-1S1 имеет чрезвычайно малую высоту - всего 50 мм. Тем не менее, используя, например, любой из хомутов OK-VISE серии D, можно создать зажимной ход 4,4 мм (2 x 2,2 мм). Гидравлическая функция одностороннего действия (с мощной возвратной пружиной) проще всего работает, но привод может также использоваться в режиме двойного действия. В этом случае возвратная пружина также может быть снята.

Максимальное давление 350 бар, максимальное усилие 1,7 метрических тонн
Два отверстия G 1/4 для зажима и два для отжима

га 1s1
Металлическая заглушка для закрытия дополнительных отверстий
Пружина нажима (для режима одиночного действия)

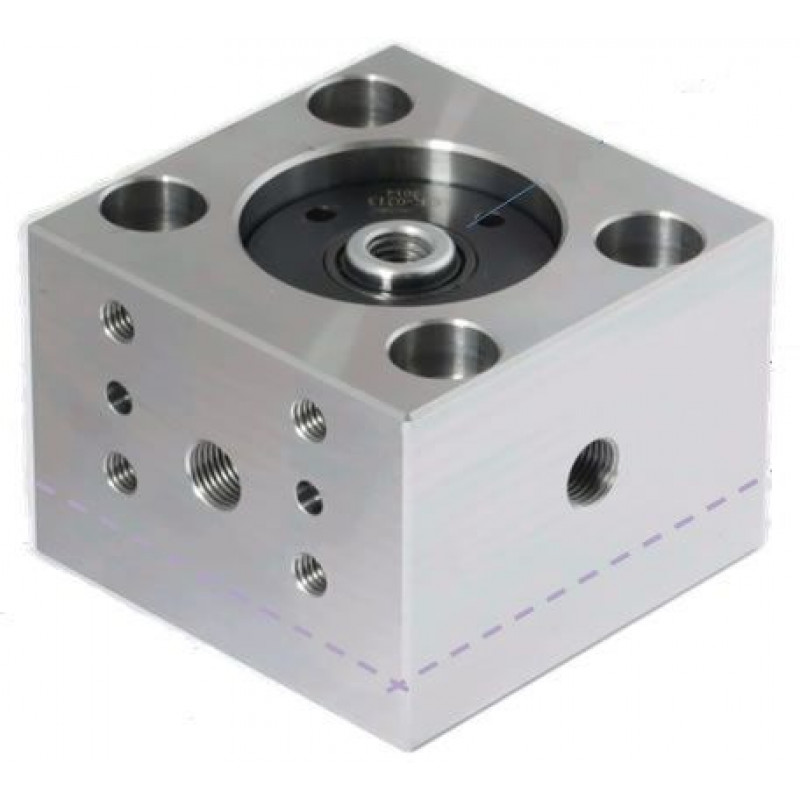

Другая модель оснащена ограничителями вращения, так что поршень не может вращаться. Это требует некоторой дополнительной высоты, так что общая высота составляет 66 мм. Данный модуль HA-1SR1 показан на фото.
