Линейный датчик положения / угловой / с эффектом Холла / с резервированием

Новые применения для линейных датчиков эффекта Холла выхода, как смещение и угловое положение, требуют высокой точности совместно с резервными выходами. Аллегро A1359 programmable, линейный, датчик IC эффекта Холла было конструировано специфически для того чтобы достигнуть обеих целей. Особенности связанные с этим линейным прибором делают его идеальным для пользы в автомобильных и промышленных применениях требуя высокой точности, и этот температур-стабилизированный прибор работает через выдвинутый диапазон температур: – 40°C к 150°C.

Точность прибора увеличена через программируемость на аллегро фабрике для оптимизирования чувствительности прибора, спокойного выхода напряжения тока (QVO: выход без магнитного поля), и спокойный круг обязаностей (QD) для, который дали применения или цепи. A1359 также позволяет оптимизированному характеристике рабочому через всю температурную амплитуду рабочей температуры через программирование коэффициентов температуры как для чувствительности, так и для QVO/QD на аллегро тесте конца линии. Этот ratiometric датчик IC эффекта Холла обеспечивает аналоговое напряжение, и сигнал PWM с кругом обязаностей, этим пропорциональн к прикладному магнитному полю.

Каждая цепь BiCMOS монолитовая интегрирует элемент Hall, температур-компенсируя сети для уменьшения внутреннеприсущего смещения чувствительности элемента Hall, усилитель с большим коэффициентом усиления небольш-сигнала, зажатый этап выхода низко-импеданса и собственнический динамический смещенный метод отмены.

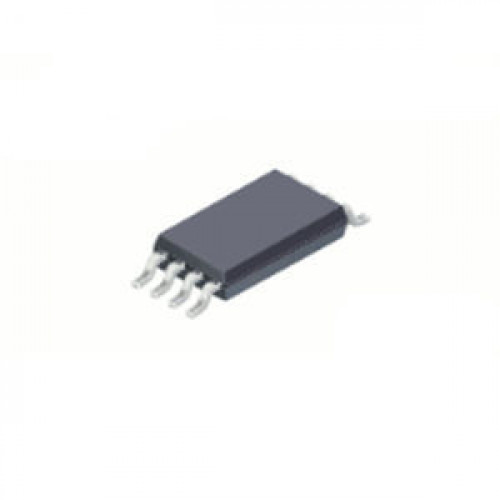

A1359 обеспечено в держателе TSSOP 8 контактирующих поверхностей (суффиксе LE) который руководство (Pb) свободно, с плакировкой leadframe олова 100% штейновой.
