Линейная ось с линейным двигателем / с шариковым винтом / точная / из алюминия

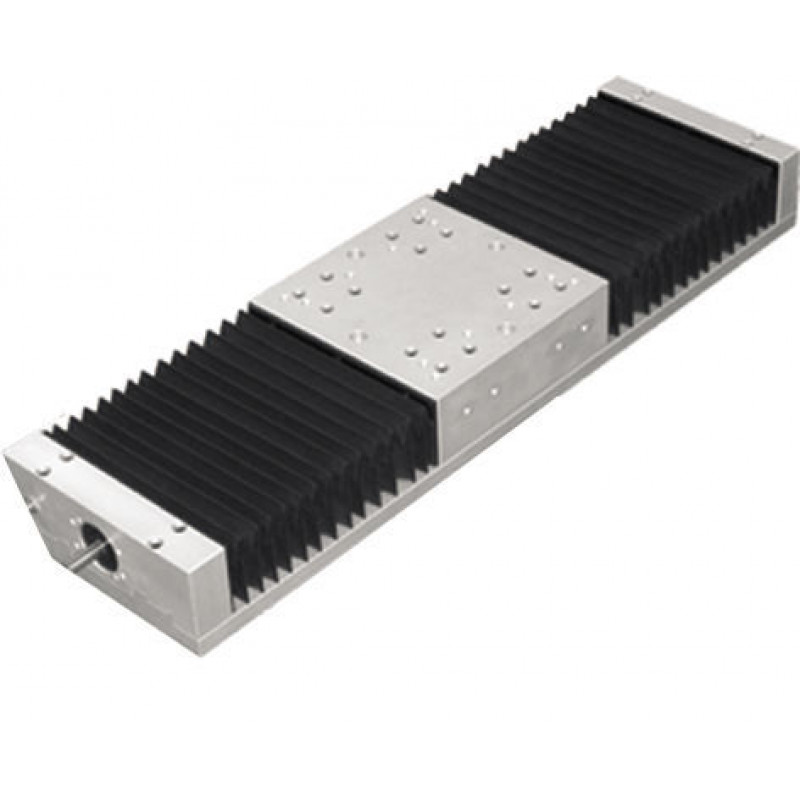

Профилированные направляющие скольжения PFS доступны в 5 сериях с размерами от 100 мм до 425 мм шириной и ходом до 2000 мм. Чтобы защитить их от скопления грязи, заслонки закрыты сильфонными крышками. Другие покрытия по запросу
Каретки изготавливаются из алюминия (анодированный алюминий) или чугуна GGK-25. Опционально поставляется сталь C-45. Приводы шпинделя с шариковой резьбой выпускаются в качествах Т5 и Т7 с шагом шпинделя от 5 до 50 мм.

PFS (основное оборудование)

Шариковинтовой винтовой шпиндель в соответствии со стандартным распределением типа
завинченная крышка сильфона с обеих сторон с покрытием
встроенные индуктивные концевые выключатели (размыкающий контакт PNP), включая штекерный разъем на торцевой панели
опорная плита, раздвижной элемент и торцевая плита: материал: алюминий натуральный анодированный серый чугун GGK-25, без покрытия
железнодорожный экипаж
укороченный скользящий элемент с 4 направляющими каретками или длинный скользящий элемент с 6 каретками
Фланец двигателя из анодированного натурального алюминия
Монтаж двигателя из анодированного черного алюминия

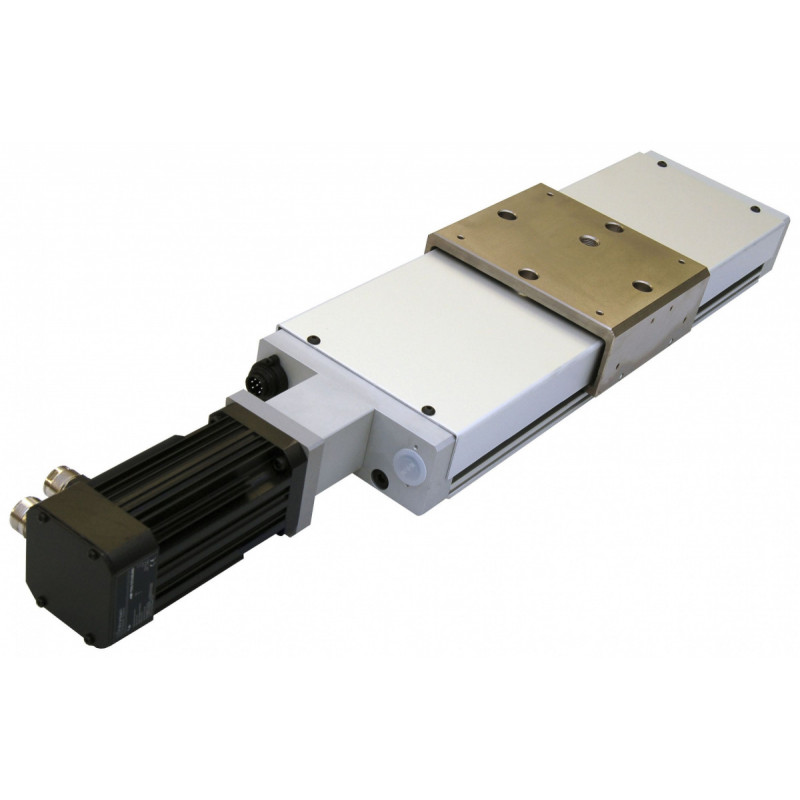

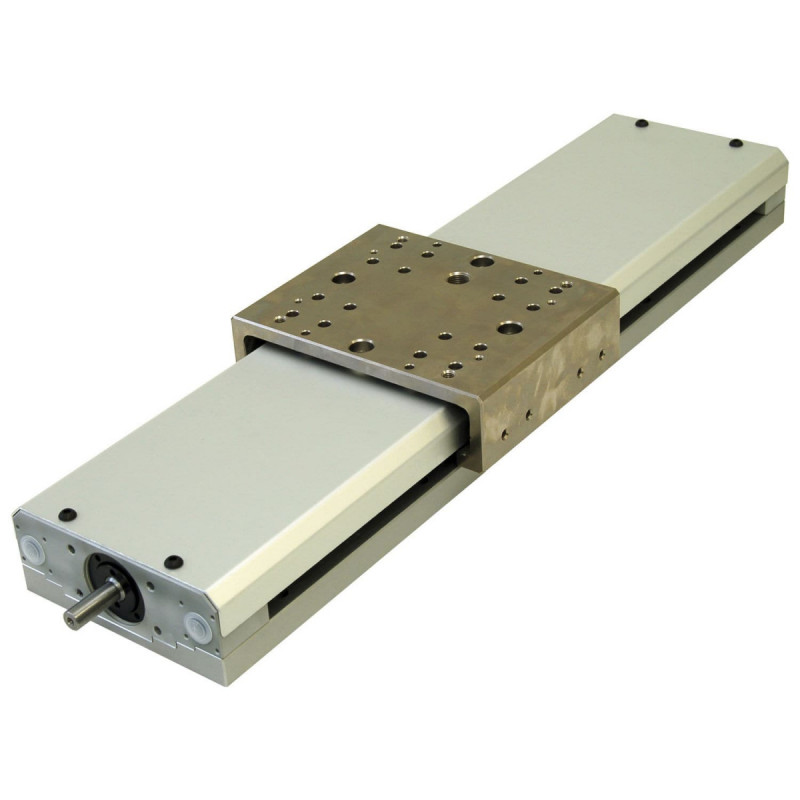

Профилированные направляющие шины PCS доступны в 3 сериях с размерами от 100 мм до 225 мм шириной и ходом до 1,825 мм. Чтобы защитить их от скопления грязи, PCS покрыт крышкой. Каретки изготавливаются из алюминия (анодированный алюминий) или чугуна GGK-25. Приводы шпинделя с шариковой резьбой выпускаются в качествах Т5 и Т7 с шагом шпинделя от 5 до 50 мм.
