Инкрементальный линейный энкодер / оптический / цифровой / бесконтактный

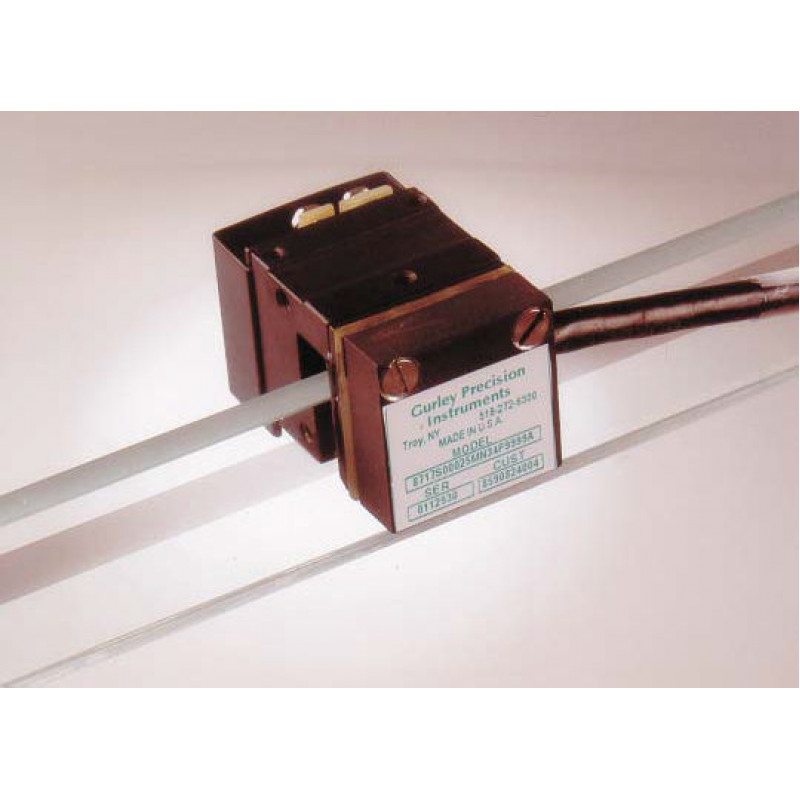

Инкрементный датчик модели 9717 обеспечивает прямое измерение линейного положения или скорости без прикосновения к считывающей головке и стеклянной шкале. Использование энкодера с интерполятором HR2B или HR2C обеспечивает электронное усиление оптического разрешения и выводится в виде квадратных квадратных волн плюс индекс от дифференциальных драйверов RS422
Энкодер выдает небуферизованные синусоиды фототранзистора. Четырехмерные квадратичные квадратные волны, индекс и встроенные данные самотестирования "сторожевого таймера" передаются через драйверы дифференциальных линий RS-422 для генерации цифровых выходных сигналов или повышения разрешения. Количество выходных квадратных волн в 20 раз превышает количество линий по шкале HR2B или в 1, 2, 3, 4, 5, 8, 10, 12, 16 или 25 раз превышает количество линий по шкале HR2C
