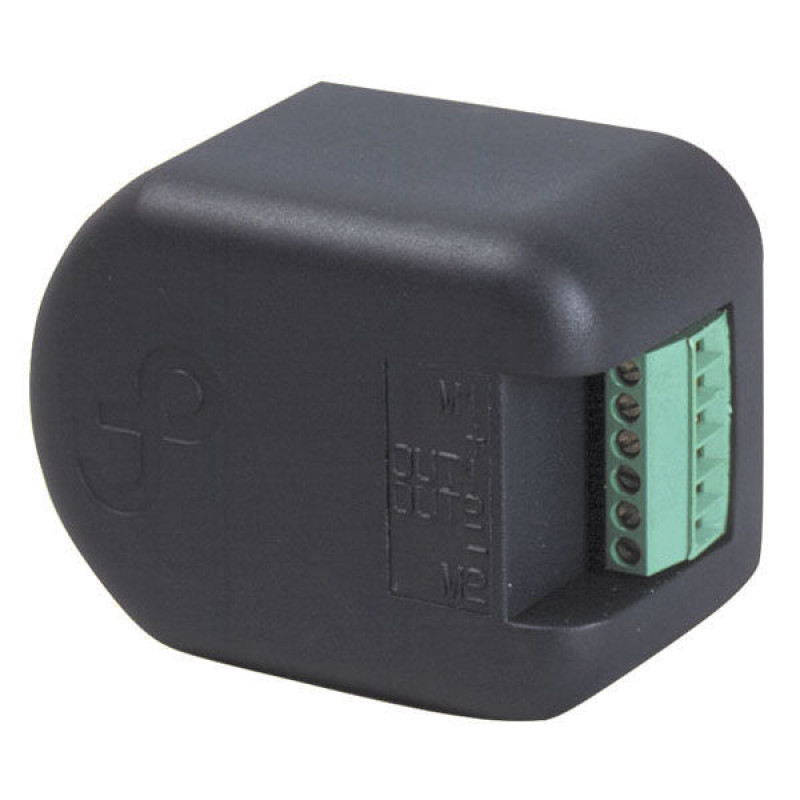

Инкрементальный датчик угла поворота / с эффектом Холла / в пластиковой коробке / для двигателя

Кодировщик эффекта Холла с ИМПом ульс 2 каждый поворот, построенный на наш тип 615 мотора, 742, 752.
Сила 5-30 Vdc.
Выход v = входной сигнал v минус 1 v
CCW поворота мотора 615 подключая положительное напряжение тока с M1. Кодировщик продан только собранный с нашими моторами
Вверх и вниз tipical времени 70 ns
Мамы течения максимального выпуска продукции 10
VO tipical 0,4 v
V вне = Vdc - 1 v
Поворот CW или CCW мотора зависящ выход 1 или 2 идет вверх раньше.

Если не обеспеченный в контрольной карте, необходимо подключить тягу вверх по сопротивлению между каждым выходом и положительным электропитанием. Значение этого сопротивления высчитано как 1/10 из входного комплексного сопротивления карты и во всяком случае не должно быть ниже чем 1 KOhm.
Возможно иметь другие выходные конфигурации.
