Бесконтактный датчик с эффектом Холла / миниатюрный / аналоговый / программируемый

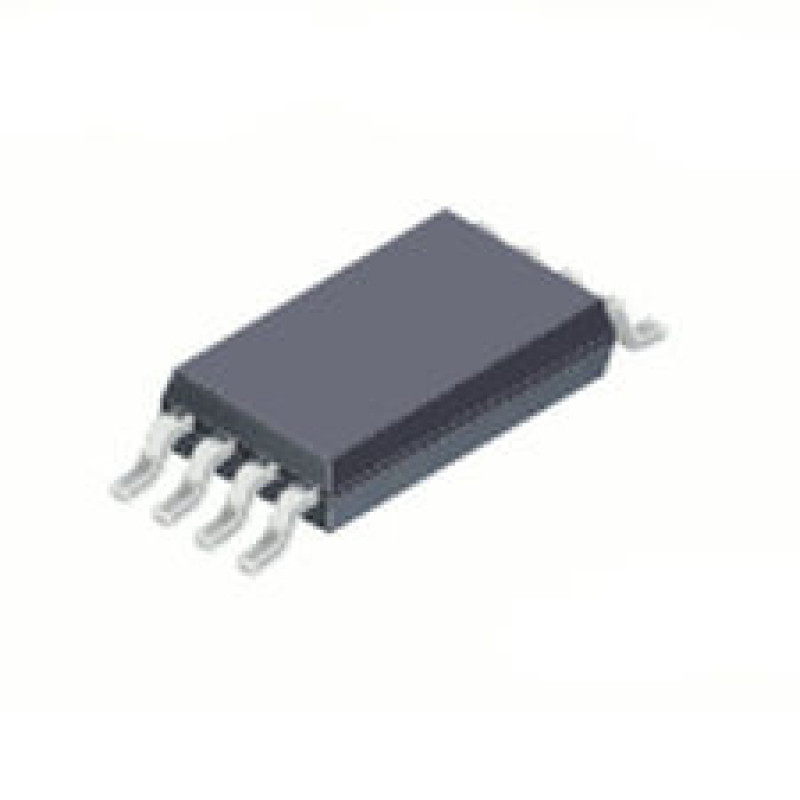

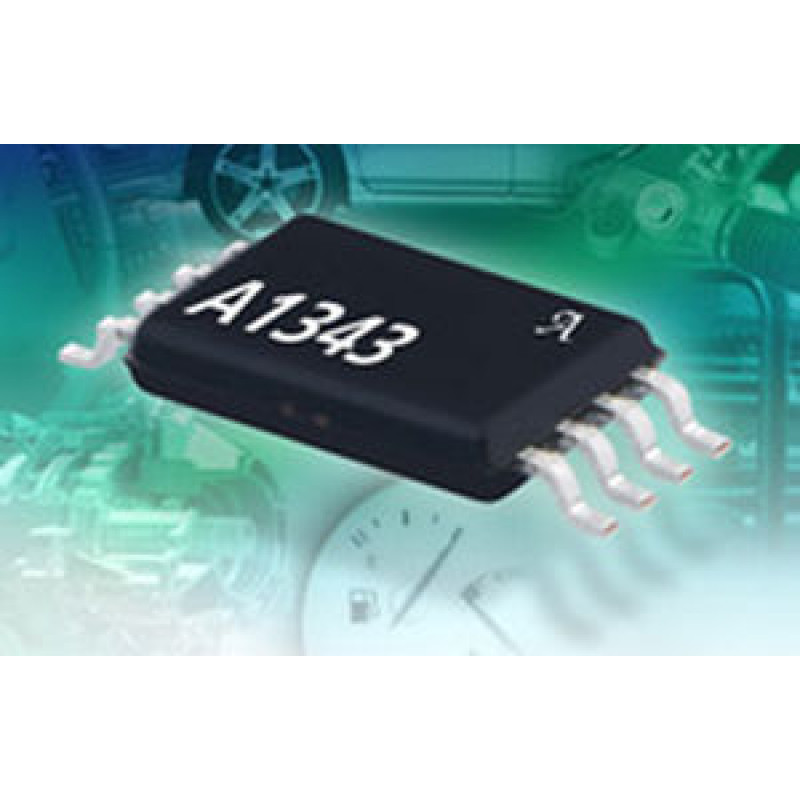

Устройство A1343 представляет собой высокоточную, программируемую интегральную схему с линейным датчиком эффекта Холла (IC) с конфигурируемым выходом с широтно-импульсной модуляцией (ШИМ) или одноконтурной передачей сигнала (SENT), как для автомобильного, так и для неавтомобильного применения. Сигнальный путь A1343 обеспечивает гибкость за счет внешнего программирования, что позволяет генерировать точное и индивидуальное выходное напряжение из входного магнитного сигнала. A1343 обеспечивает 12 бит выходного разрешения и поддерживает максимальную полосу пропускания 3 кГц. Монолитная интегральная схема BiCMOS включает в себя сенсорный элемент Холла, токовую схему точной температурной компенсации для снижения внутренней чувствительности и смещения дрейфа элемента Холла, усилитель с малым усилением сигнала, запатентованные цепи динамической компенсации смещения и передовую схему линеаризации выхода.

Благодаря встроенной памяти EEPROM и расширенным функциям обработки сигнала, A1343 обеспечивает непревзойденный уровень перепрограммируемых пользователем параметров, таких как усиление и смещение, пропускная способность, выходные зажимы и выбор магнитного диапазона. Кроме того, устройство поддерживает раздельную температурную компенсацию горячего и холодного, 1-го и 2-го порядка.
