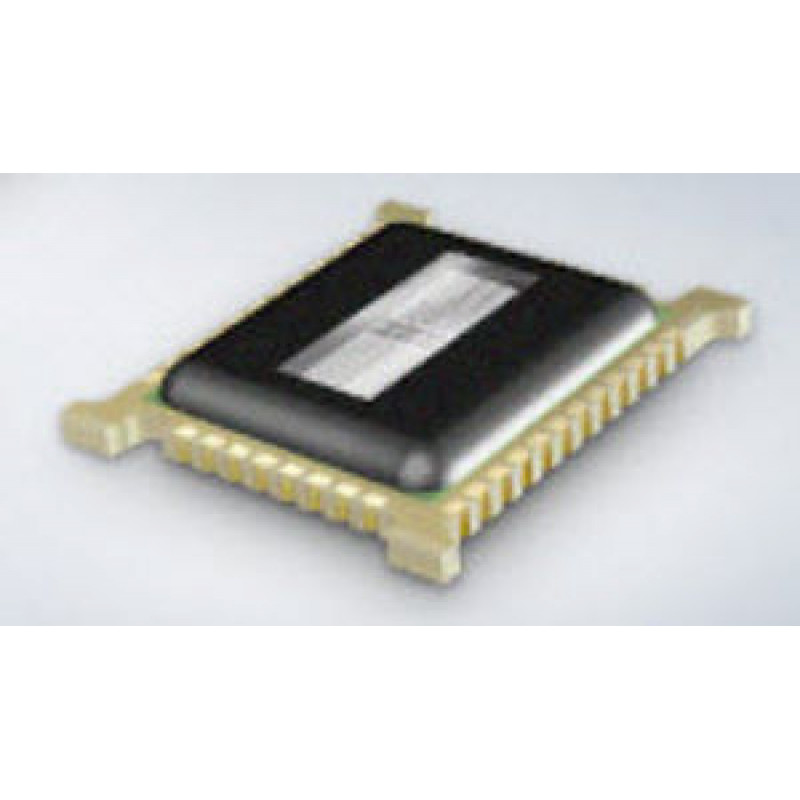

Абсолютный датчик угла поворота / оптический / SMD / интегральная схема

Области применения
Датчики абсолютного положения для систем безопасного управления
Аналоговые и цифровые системы обратной связи двигателя
Робототехника, инструментальные станки, сервоприводы, сервоприводы
Особенности
Конструкция "система на кристалле" со встроенными фотосенсорами
Превосходное согласование и надежность
Дифференциальное сканирование на устойчивость к электромагнитным помехам и работу при температуре до 125 °C
Увеличенный допуск при сборке за счет предварительного позиционирования и сканирования кода после позиционирования
13 цифровых дорожек с шагом всего 500 мкм
2 синусоидальных/косинусоидальных дорожки с аналоговой обработкой сигнала
Однооборотное разрешение от 16 до 21 бита с помощью 3-разрядной вспышки или 8-разрядного S&H АЦП
Многооборотная обработка данных через 2-контактный A/B или SSI интерфейс, встроенный счетчик низкого энергопотребления для питания от батареи
Светодиодное управление питанием с бортовым драйвером 50 mA
Регулируемый температурный датчик с сигнализацией Min/max
Оперативный контроль и аварийные/предупреждающие сообщения: отсутствие шага ввода кода, ошибка данных на диске, ошибка конфигурации,
Светодиодные конце срока службы, вне диапазона температур
Функции безопасности: Установка, защищенная CRC с верификацией,
Вывод данных, защищенных CRC, со счетчиком срока службы
Режимы работы: аппаратный энкодер (до 16 бит), последовательный энкодер (SSI, BiSS C), параллельный энкодер (8-битный параллельный µC)
Работа от 4 до 5,5 В в режиме одиночного питания, низкое энергопотребление
Малогабаритный оптоэлектронный блок optoBGA или BLCC для SMT-телефонии
Доступные аксессуары: Светодиодные лампы и кодовые диски
Опции: расширенный диапазон температур от -40 °C до +125 °C, индивидуальные COB-модули, индивидуальный дизайн кода
